1.9 Wechselstrom
Stromstärke, Spannung und Leistung
Die Stromstärke und die Spannung können beim Wechselstrom als harmonische Schwingung dargestellt werden:
und

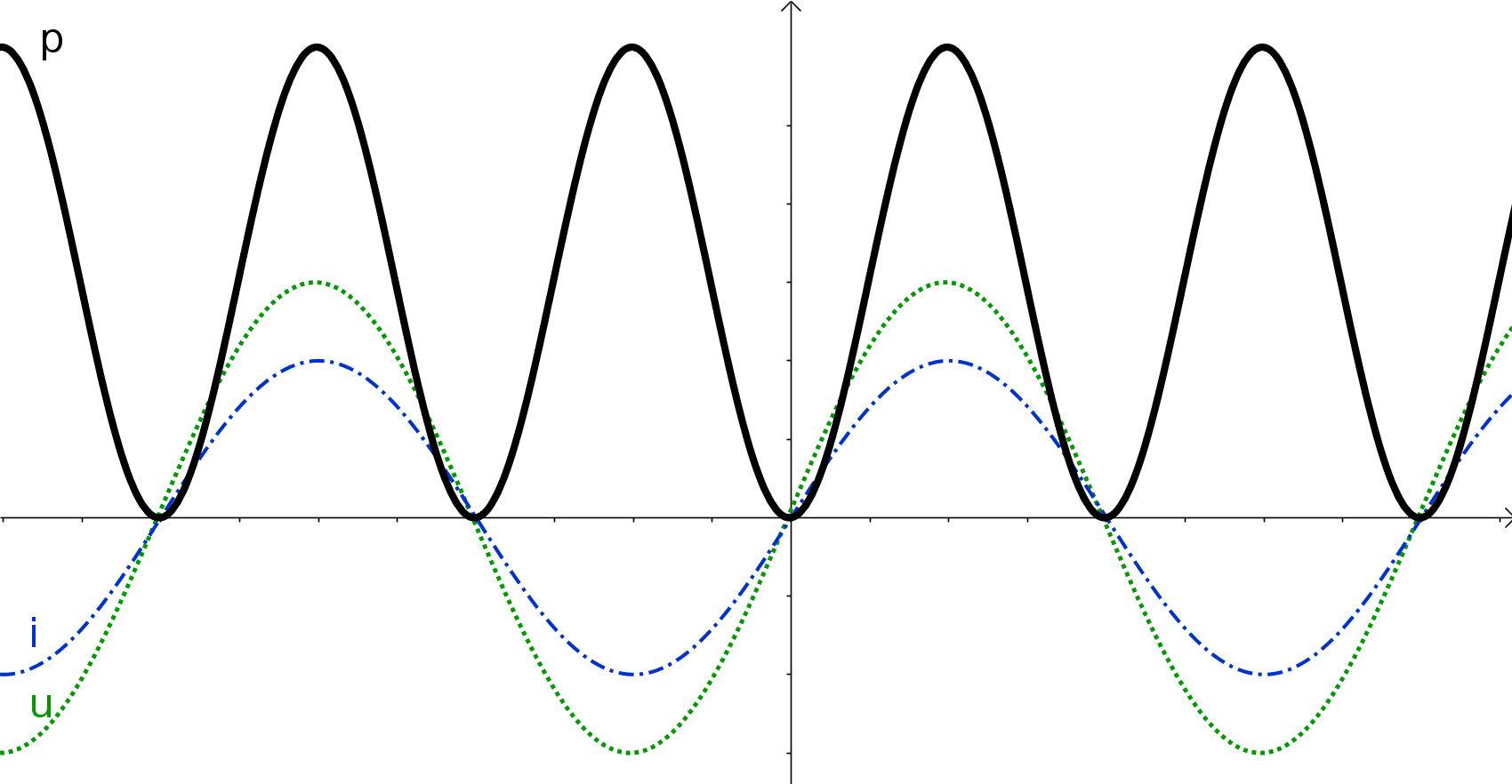

Da auch beim Wechselstrom gilt "Leistung ist Stromstärke mal Spannung", ist die Leistung beim Wechselstrom:
Wie man sieht, ist auch die Leistung bei Wechselstrom einem ständigen Wechel unterworfen.
Man definiert eine effektive Leistung, in dem man die Wechselstromleistung mit einer Gleichstromleistung vergleicht.

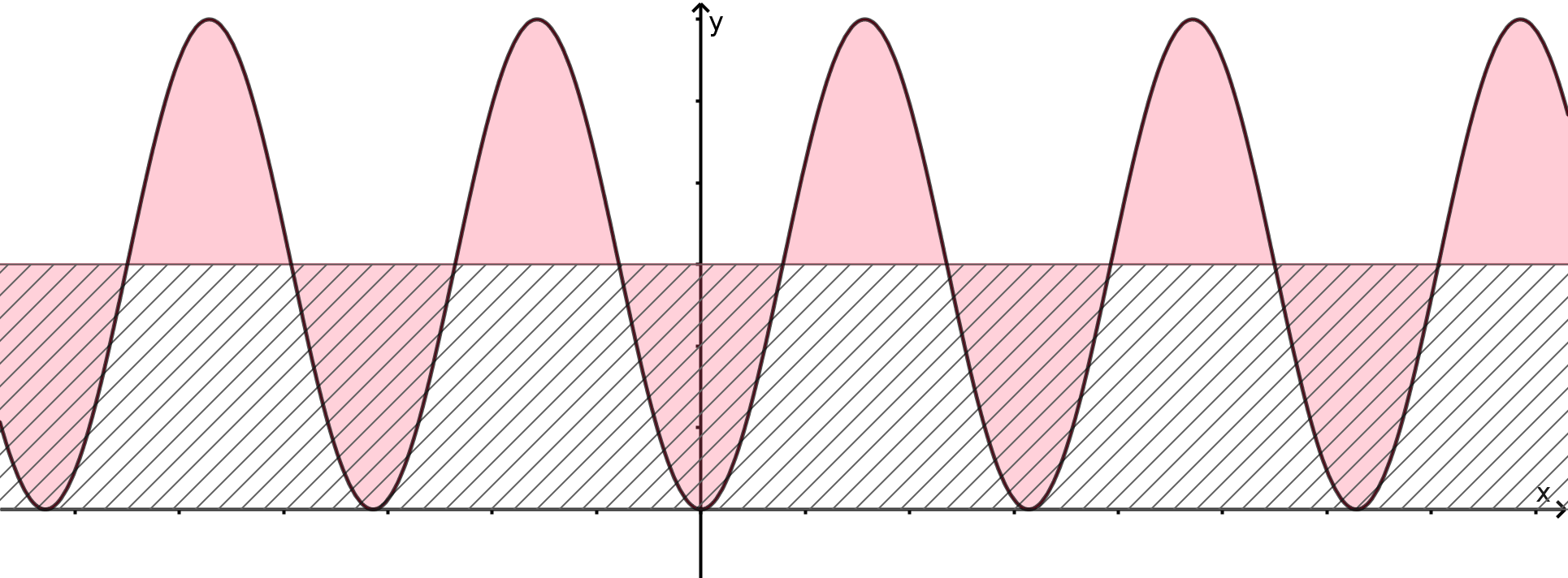

Die schraffierte Fläche entspricht einer Gleichstromleistung. Man sieht, dass die roten Flächen, die über diese Gleichstromleistung hinausragen genau so groß sind, wie die Löscher zwischen den Leistungs-Hochpunkten. Die effektive Leistung beim Wechselstrom ist daher
mit der effektiven Stromstärke und der effektiven Spannung:
und
Beispiel
Die Wechelspannung in unseren Steckdosen wird mit 230 V angegeben. Das ist die effektive Spannung. Die Amplitude unserer normalen Wechelspannung ist also
.
1.9.1 Drehstrom
1.9.2 Wechselstromwiderstände
1.9.3 Wechselstromschaltungen
1.9.4 Leistung im Wechselstromkreis
