8.4 Leistung im Wechselstromkreis

Blindleistung

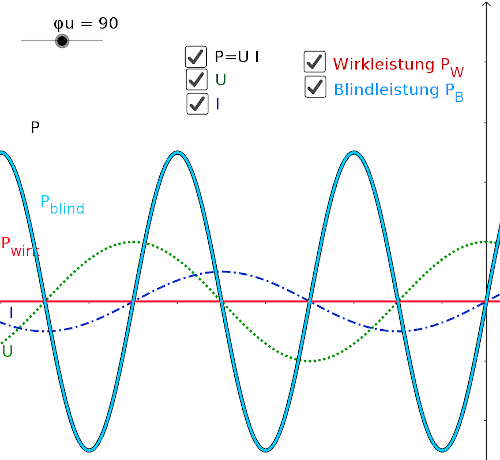

Wenn wie in einer reinen Kapazität oder in einer reinen Induktivität die Phasenverschiebung von Stromstärke und Spannung genau beträgt, dann ist die daraus resultierende Leistung gleich Null: Die Leistung ist dann zwar auch mit einer Sinusfunktion darstellbar, aber diese hat genau so viel positive wie negative Funktionswerte. Wenn man über diese Leistung Integriert, dann kommt Null heraus. So eine Leistung nennt man Blindleistung:

Wirkleistung

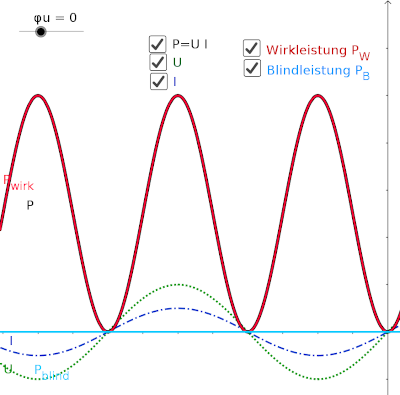

Ist die Phasenverschiebung von Stromstärke und Spannung gleich Null, dann hat die Leistung nur positive Funktionswerte. Dann haben wir nur Wirkleistung:

Scheinleistung

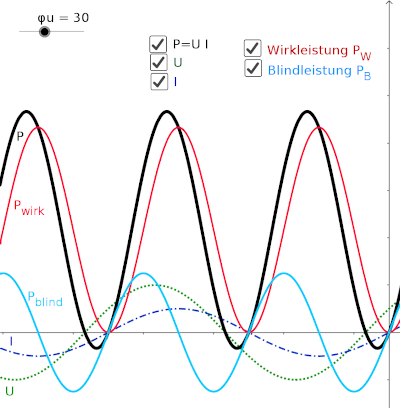

Wenn Kapazitäten und induktivitäten in einem Wechselstromkreis sind, dann ist die Phasenverschiebung zwischen Stromstärke und Spannung in der Regel nicht genau . Daher gibt es dann sowohl Blind- als auch Wirkleistung:

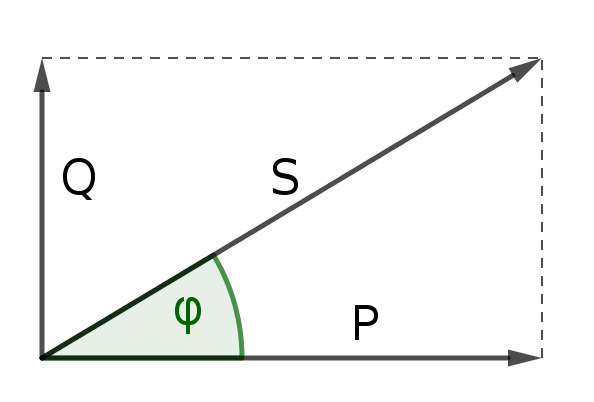

Wenn man die Blindleistung und die Wirkleistung wieder als Zeiger darstellt, dann kann man diese beiden Leistungen zur Scheinleistung addieren, so wie man zwei Vektoren addiert:

Zusammenhang der Leistungsgrößen:

Aus der Zeigerdarstellung lässt sich folgendes Ablesen:
Blindleistung:

Wirkleistung:

Scheinleistung:

Dabei ist der Phasenwinkel der Phasenwinkel der Impedanz.
